Die Trommel einer Waschmaschine wird während eines Programms sehr unterschiedlich bewegt. Beim Waschen dreht sie meist langsam, wechselt die Richtung und legt Pausen ein. Beim Schleudern wird sie dagegen auf eine deutlich höhere Drehzahl beschleunigt. Möglich wird dieses Verhalten durch das Zusammenspiel aus Motor, mechanischer Kraftübertragung und elektronischer Steuerung.
Welche Aufgabe der Motor hat
Der Motor erzeugt die Drehbewegung, aus der schließlich die Trommelbewegung entsteht. Moderne Waschmaschinen können den Antrieb nicht nur ein- und ausschalten, sondern Drehrichtung, Drehzahl und Beschleunigung an die jeweilige Programmphase anpassen. Dadurch kann derselbe Antrieb sowohl langsame Waschbewegungen als auch den schnellen Schleudergang ermöglichen.
Welche Motorbauart verwendet wird, unterscheidet sich zwischen Geräten und Generationen. Für das Funktionsverständnis ist deshalb weniger der genaue Motortyp entscheidend als die Aufgabe des Gesamtsystems: elektrische Energie kontrolliert in die gewünschte Bewegung der Waschtrommel umzusetzen.
Riemenantrieb: Motor und Trommel sind mechanisch gekoppelt
Bei einem klassischen Riemenantrieb sitzt der Motor nicht direkt auf der Trommelwelle. Seine Drehbewegung wird über eine Riemenscheibe und einen Antriebsriemen auf die Trommel übertragen. Motor und Trommel können dadurch an unterschiedlichen Positionen im Gehäuse angeordnet sein, während der Riemen die mechanische Verbindung herstellt.
Der Riemen ist dabei kein eigenes Steuerungselement. Er überträgt das vom Motor erzeugte Drehmoment. Wie schnell und in welche Richtung sich die Trommel bewegt, wird weiterhin durch den geregelten Motor und die Programmelektronik bestimmt.
Direktantrieb: Der Riemen entfällt
Beim Direktantrieb befindet sich der Antriebsmotor unmittelbar im Bereich der Trommelachse und ist direkt mit der Antriebswelle der Trommel gekoppelt. Eine separate Kraftübertragung über einen Antriebsriemen ist dadurch nicht erforderlich. Das ist ein anderer konstruktiver Weg zum gleichen Ziel: die vom Motor erzeugte Drehbewegung auf die Waschtrommel zu übertragen.
Direktantrieb ist deshalb zunächst eine Bauform und kein allgemeines Qualitätsurteil. Aussagen zu Geräusch, Lebensdauer, Effizienz oder Reparaturaufwand hängen von der konkreten Konstruktion ab und lassen sich nicht allein aus dem Begriff „Direct Drive“ für jede Waschmaschine ableiten.
Warum sich die Trommel beim Waschen hin und her bewegt

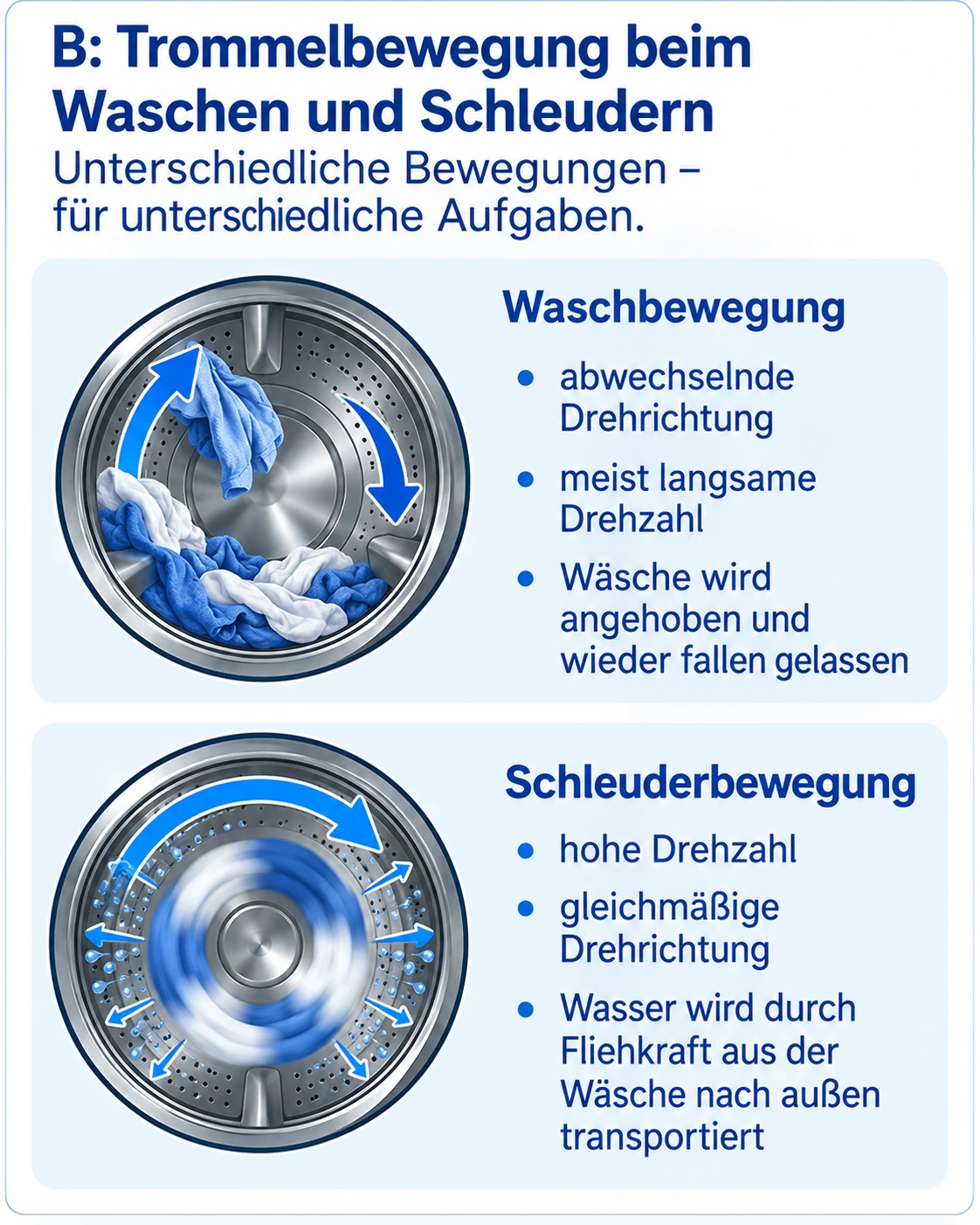

Während des Waschens dreht sich die Trommel häufig abwechselnd in beide Richtungen. Dieses Reversieren wird von Pausen unterbrochen und kann je nach Programm unterschiedlich ausgeprägt sein. Durch die Bewegung nehmen die Mitnehmer in der Trommel die Wäsche mit nach oben; anschließend fällt sie wieder zurück. Dadurch entsteht ein Teil der mechanischen Waschwirkung.
Empfindliche Programme können die Bewegung reduzieren, indem die Trommel langsamer läuft, längere Pausen einlegt oder nur kurze Bewegungsabschnitte ausführt. Die Trommel muss deshalb während eines normalen Waschprogramms nicht dauerhaft und gleichmäßig drehen.
Beim Schleudern ändert sich die Aufgabe des Antriebs
Beim Schleudern wird die Trommel auf deutlich höhere Drehzahl gebracht. Die Wäsche wird dabei an die gelochte Trommelwand gedrückt und Wasser durch die Fliehkraft aus dem Textil herausbefördert. Der Antrieb muss deshalb nicht nur eine andere Drehzahl erzeugen, sondern die Trommel kontrolliert beschleunigen und stabil in der vorgesehenen Schleuderphase halten.
Die Steuerung kann den Hochlauf verändern, wenn die Wäsche ungünstig verteilt ist. Je nach Gerät und Sensorik kann sie die Drehzahl reduzieren, erneut verteilen lassen oder den Schleudervorgang anders fortsetzen. Solche Reaktionen zeigen, dass Motorsteuerung und mechanische Trommelbewegung eng mit der Programmlogik verbunden sind.
Wie Elektronik und Sensorik die Bewegung steuern
Die Programmelektronik gibt dem Motor vor, wann er anlaufen, stoppen, die Drehrichtung wechseln oder die Drehzahl verändern soll. Gleichzeitig können Sensorinformationen in diese Entscheidungen einfließen. Dazu können je nach Konstruktion beispielsweise Informationen über Trommelbewegung, Motordrehzahl oder Unwucht gehören.
Die konkrete Sensorik ist nicht bei jeder Waschmaschine gleich. Gemeinsam ist den elektronisch geregelten Antrieben jedoch, dass die gewünschte Trommelbewegung nicht allein durch die Mechanik entsteht. Sie ist das Ergebnis aus Motor, Kraftübertragung, Rückmeldungen des Geräts und dem gespeicherten Programmablauf.
Ein Antriebssystem, mehrere Betriebsarten

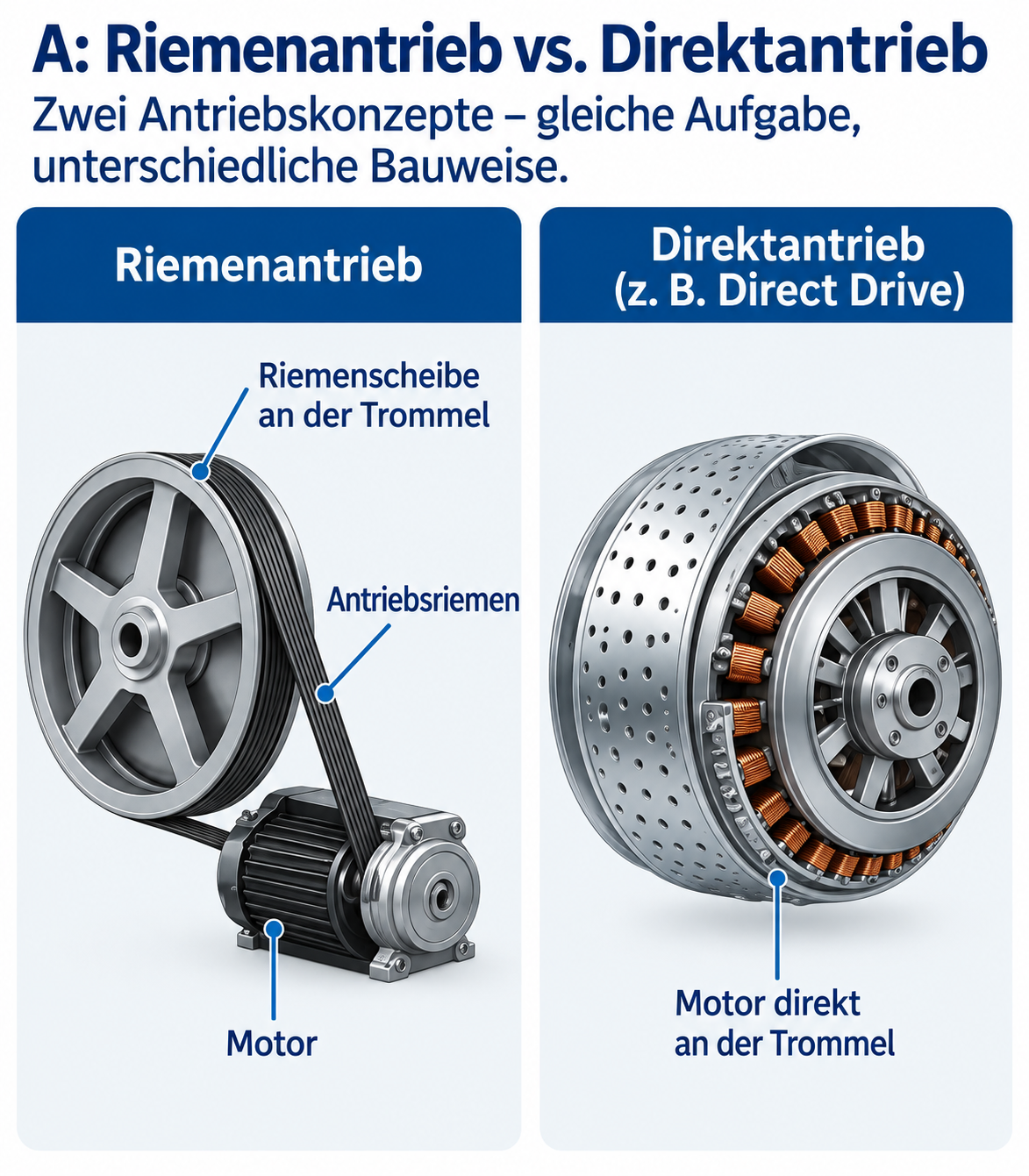

Riemen- und Direktantrieb unterscheiden sich vor allem darin, wie die Motorbewegung mechanisch auf die Trommel übertragen wird. Beide Konzepte können mit elektronischer Drehzahlregelung, wechselnder Drehrichtung und unterschiedlichen Bewegungsprofilen kombiniert werden.
Damit erklärt der Trommelantrieb, warum eine Waschmaschine im selben Programm sehr unterschiedliche Bewegungen zeigen kann. Ob bei einem konkreten Gerät eine ausbleibende Trommelbewegung oder fehlendes Schleudern durch Motor, Riemen, Elektronik, Programmzustand oder einen anderen Faktor verursacht wird, ist dagegen eine Diagnosefrage und nicht Teil dieser Knowledge-Seite.
