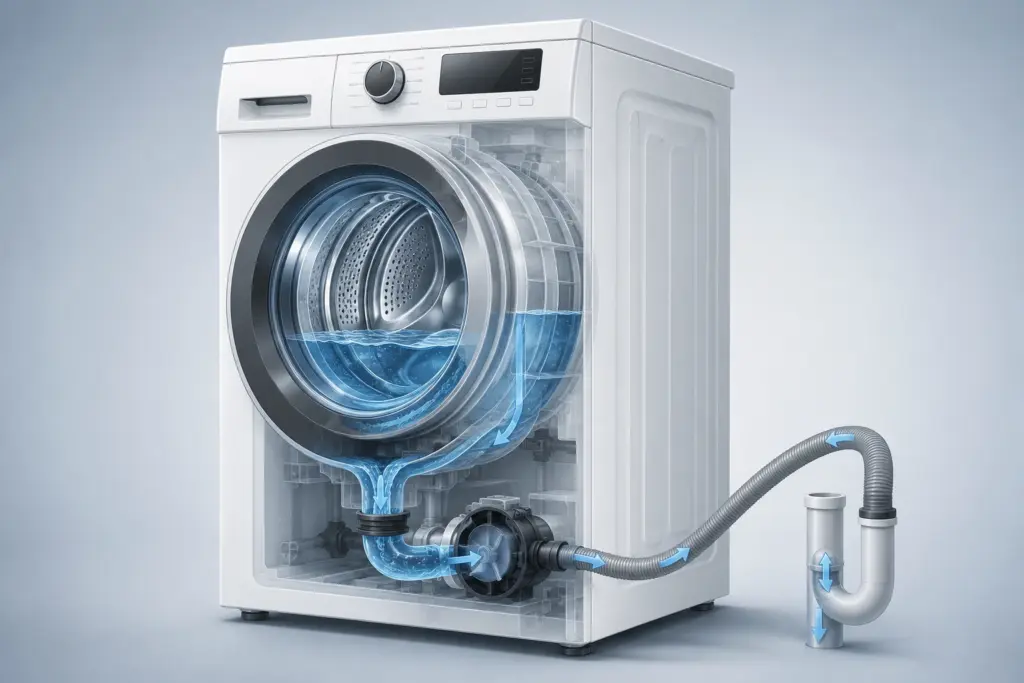

Beim Abpumpen verschwindet das Wasser nicht direkt aus der sichtbaren Trommel in den Abfluss. Die Trommel ist der drehende Behälter für die Wäsche; das Wasser befindet sich während des Waschens im umgebenden Bottich. Von dort führt ein eigener Ablaufweg zur Pumpe und anschließend weiter in die Hausentwässerung.

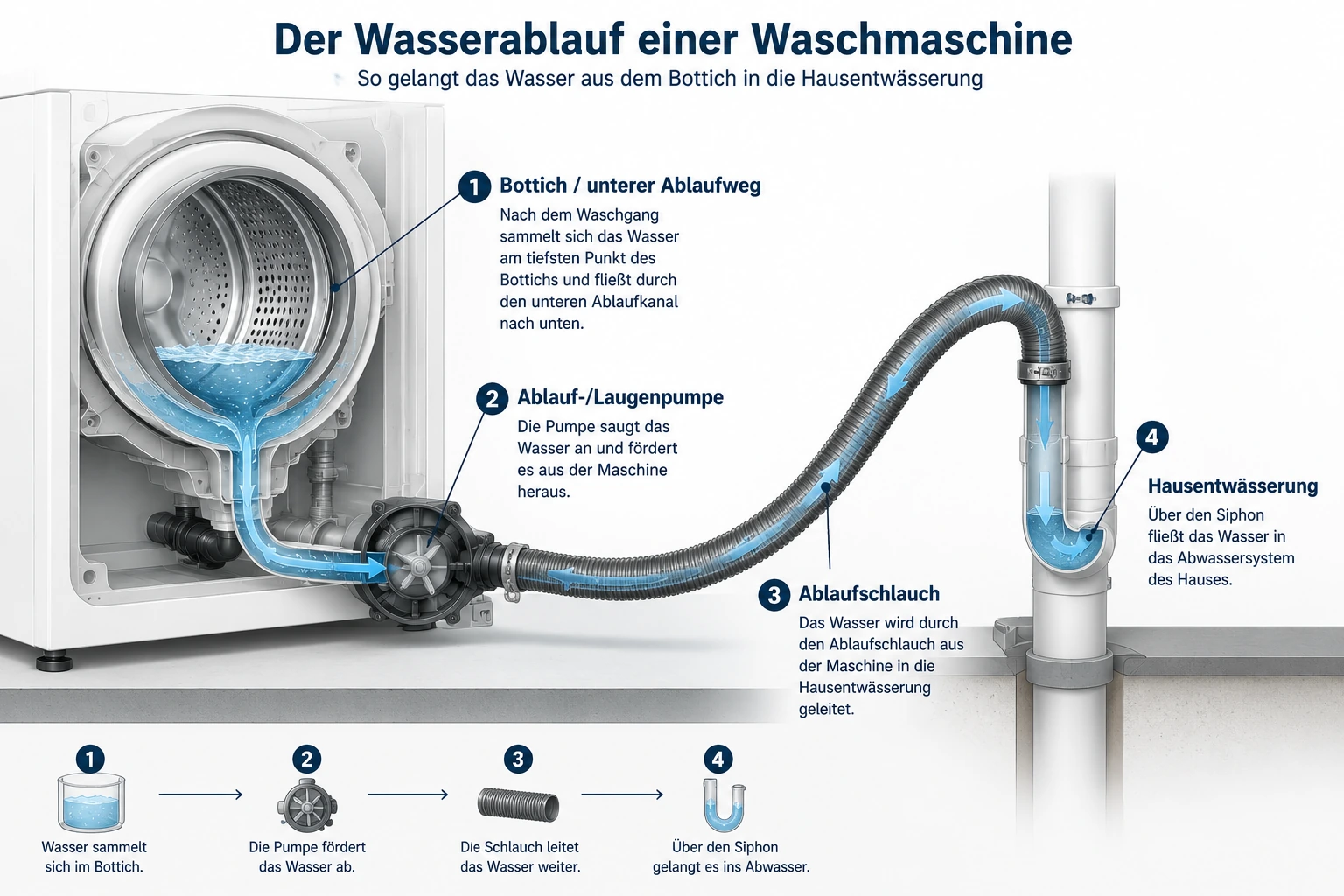

Der Wasserweg im Überblick
Am tiefen Bereich des Bottichs beginnt der innere Ablaufweg. Je nach Konstruktion verbindet ein Pumpensumpf, ein interner Schlauch oder eine vergleichbare Führung den Bottich mit dem Pumpenbereich. Die genaue Form ist nicht bei allen Waschmaschinen gleich. Entscheidend ist das gemeinsame Prinzip: Die Waschlauge muss aus dem Bottich zur Ablaufpumpe gelangen, bevor sie über den äußeren Ablaufschlauch aus dem Gerät gefördert werden kann.
Welche Aufgabe die Ablaufpumpe hat
Die Ablaufpumpe – häufig auch Laugenpumpe genannt – ist das aktive Bauteil des Wasserablaufs. Ihr Elektromotor treibt ein Pumpenrad an und erzeugt damit den Förderstrom, der die Waschlauge durch den Ablaufweg bewegt. Die Pumpe arbeitet also nicht isoliert: Sie ist Teil eines zusammenhängenden hydraulischen Systems aus Bottich, innerem Ablaufweg, Pumpenbereich, Ablaufschlauch und dem Anschluss an die Hausentwässerung.
Wie schnell Wasser abgeführt werden kann, hängt deshalb nicht nur von der Pumpe selbst ab. Auch Querschnitt, Schlauchführung und die Bedingungen am angeschlossenen Abfluss beeinflussen den möglichen Durchfluss. Hersteller geben für ihre Geräte konkrete Vorgaben zur Verlegung und zulässigen Höhe des Ablaufschlauchs vor; diese Werte sind modellabhängig und lassen sich nicht sinnvoll als ein einziger allgemeiner Wert für alle Waschmaschinen angeben.
Filter und Fremdkörperschutz sind nicht überall gleich aufgebaut
Viele Waschmaschinen besitzen im Pumpenbereich einen Laugen- oder Pumpenfilter, der Fremdkörper vom Pumpenbereich fernhalten beziehungsweise zurückhalten soll. Daraus lässt sich jedoch kein universeller Aufbau ableiten. Bei manchen Frontladern ist kein vom Nutzer zu reinigendes Flusensieb vorgesehen; dort kann ein selbstreinigendes Ablaufsystem verwendet werden, bei dem Flusen mit der Lauge abgepumpt und größere Gegenstände konstruktiv bereits an anderer Stelle zurückgehalten werden.
Für das Funktionsverständnis ist deshalb wichtiger, zwischen der Aufgabe und der konkreten Bauform zu unterscheiden: Der Ablaufweg muss die Pumpe vor ungeeigneten Fremdkörpern schützen beziehungsweise den Durchfluss aufrechterhalten. Ob dafür ein zugänglicher Filter, eine besondere Dichtung, ein Pumpensumpf oder eine andere konstruktive Lösung verwendet wird, hängt vom Gerät ab.

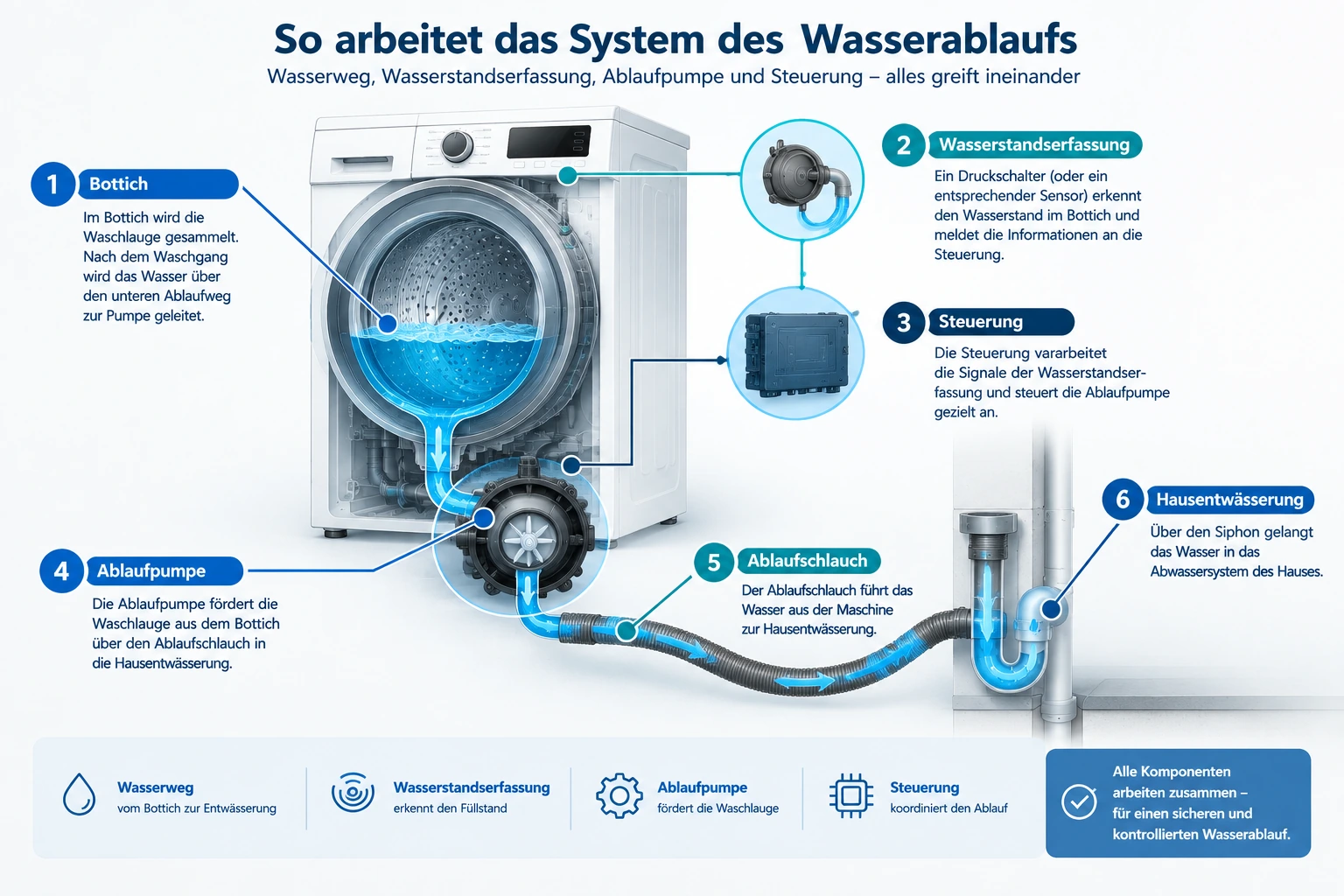

Was die Wasserstandserkennung mit dem Ablauf zu tun hat
Die Wasserstandserkennung ist kein Teil der Pumpe, gehört aber zur übergeordneten Programmsteuerung. Je nach Bauart erfasst ein Druck- oder Niveausensor beziehungsweise ein vergleichbares System, wie hoch der Wasserstand im Gerät ist. Die Steuerung erhält dadurch eine Information darüber, ob sich noch Wasser im Bottich befindet. Wie genau diese Information für einzelne Programmphasen ausgewertet wird, ist modellabhängig.
Damit entsteht ein wichtiger technischer Zusammenhang: Der Wasserablauf besteht nicht nur aus einem Schlauch und einer Pumpe. Mechanischer Wasserweg, elektrische Pumpe, Wasserstandserfassung und Programmsteuerung arbeiten als System zusammen. Das erklärt auch, warum Hersteller bei Störungen des Wasserablaufs nicht nur die Pumpe, sondern ebenso Schlauchführung, Anschlussbedingungen und den im Gerät erkannten Wasserzustand berücksichtigen.
Vom Ablaufschlauch in die Hausentwässerung
Hinter der Ablaufpumpe verlässt die Waschlauge das Gerät über den Ablaufschlauch. Dieser führt zum vorgesehenen Abwasseranschluss, häufig zu einem Siphon oder einem entsprechend ausgeführten Standrohr. Damit endet das Ablaufsystem der Waschmaschine nicht vollständig an der Gehäuserückwand: Erst zusammen mit dem korrekt ausgeführten Anschluss an die Hausentwässerung entsteht ein funktionierender Abwasserweg.
Die Pumpe muss dabei die hydraulischen Bedingungen dieses gesamten Weges überwinden. Deshalb können Hersteller für unterschiedliche Geräte unterschiedliche Einbauhöhen, Schlauchführungen oder Anschlussarten vorgeben. Solche konkreten Montagewerte gehören in die jeweilige Geräteanleitung und nicht in eine herstellerneutrale Funktionsbeschreibung.
Was bei verschiedenen Waschmaschinen anders sein kann
Das Grundprinzip bleibt ähnlich, die technische Umsetzung kann sich jedoch deutlich unterscheiden. Unterschiede gibt es unter anderem bei der Führung zwischen Bottich und Pumpe, beim Fremdkörperschutz, bei der Zugänglichkeit des Pumpenbereichs, bei Rückfluss- oder Entleerungselementen sowie bei der Art der Wasserstandserfassung. Selbst innerhalb einer Marke können verschiedene Baureihen unterschiedlich konstruiert sein.
Die gemeinsame Funktionslogik lautet deshalb: Wasser sammelt sich im Bottich, gelangt über den unteren internen Ablaufweg zur Ablaufpumpe, wird von dort durch den Ablaufschlauch gefördert und schließlich an die Hausentwässerung übergeben. Sensorik und Steuerung liefern den programmseitigen Kontext dazu. Diese Systembetrachtung erklärt den Wasserablauf, ohne daraus eine Diagnose- oder Reparaturanleitung für ein konkretes Gerät abzuleiten.
